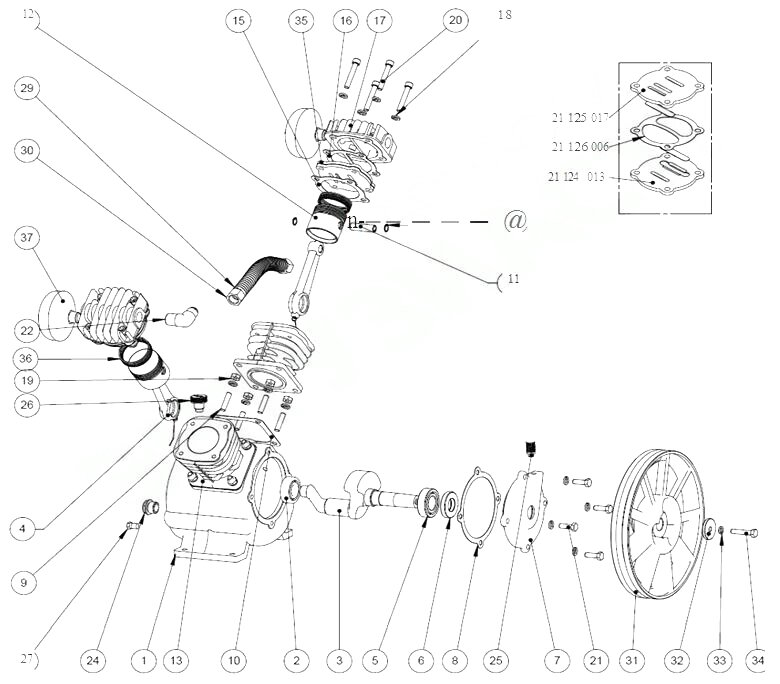

Запчастини компресора lb24

Рис

Модель

Артикул

1

Картер

21111020

2

Підшипник 6204

21134004

3

Колінвал

21131003

4

Шатун Ø12,7 - Ø30 -108

21132038

5

Подшипник 6205Z

21134001

6

Сальник Type AS,24 x47 x8

21161004

7

Кришка підшипника

21113003

8

Прокладка кришки підшипника

21152001

9

Шпилька M8-35

11141001

10

Прокладка циліндр-картер

21153001

11

Палець поршня Ø12.7

21143001

12

Поршень Ø55

21141012

13

Циліндр Ø55,M8

21121009

14

Кільце 12.7x1 стопорне

21144001

15

Прокладка блока клапанів нижня

21151002

16

Прокладка блока клапанів верхня

21154001

17

Головка циліндра

21123016

18

Шайба пружинна W8

11123003

19

Гайка H M8,8

11111002

20

Гвинт C HC M8-50,8.8

11132006

21

Гвинт H M8-25,8.8

11131004

22

Косинець ZC1/2"-3/4"UNF, 90°

21173001

23

Тройник ZG1/2"-2x3/4"UNF,110°

21174001

24

Оливаказівник G1/2

21164008

25

Сапун G1/8"

21166003

26

Пробка заливання оливи

21167002

27

Пробка зливу оливи

21169002

28

Гайка вихідна 3/4-16UNF/27-D14.5-I=17

11113001

29

Охолоджувач Ø12 x217

21170023

30

Гайкa 3/4UNF/24 - Ø12.1 – l=17

11112001

31

Шків Ф266,7

21212002

32

Шайба ф8-ф38-5

11121011

33

Шайба стопорна лівобічна Ф 8

11124001

34

Гвинт H M8-40, 10.9, лівий

11131005

35

Плита клапанна в комплекті

21124013

36

Комплект поршневих кілець Ø55

21145016

37

Повітряний фільтр у зборі

21175013
